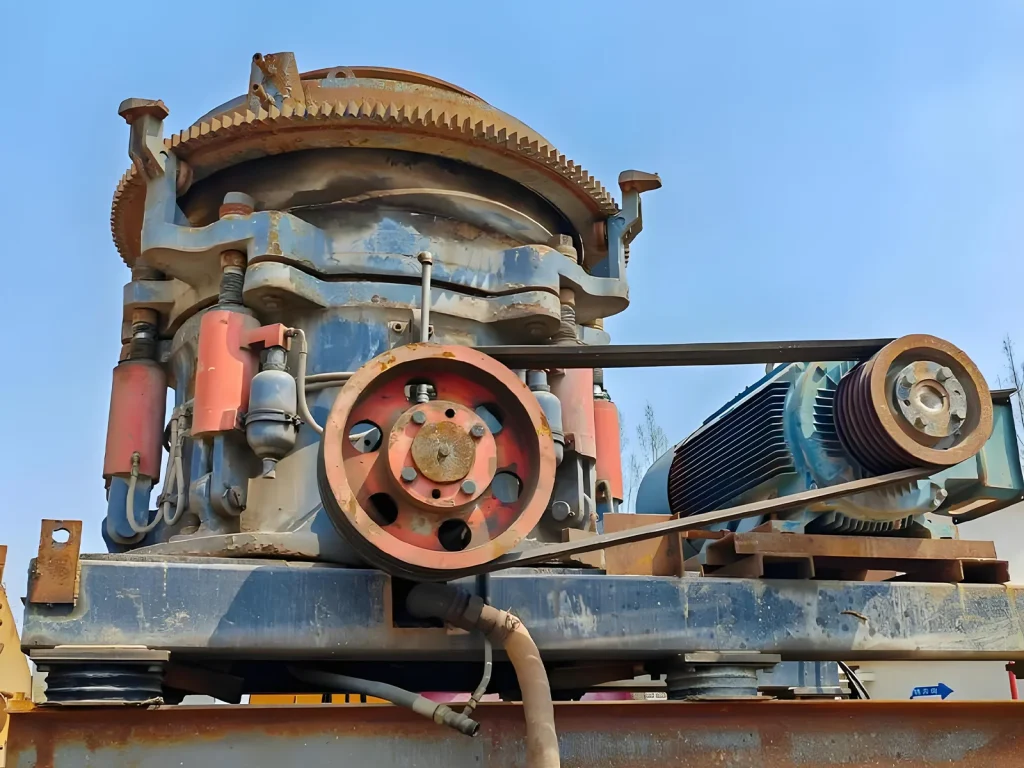

圆锥式破碎机在硬岩破碎中堪称 “主力”，但长期处理花岗岩、铁矿石等物料，耐磨件磨损速度惊人。圆锥破碎机的磨损降低做得好的(de)矿山，轧臼壁寿命(ming)能(neng)延(yan)长(zhang) 40%，某铁矿通(tong)过(guo)科(ke)学维(wei)护，每(mei)年节省备件费用超 15 万元；而忽(hu)视细(xi)节的(de)厂家，常(chang)因衬板过(guo)早(zao)失效导致停(ting)机，每(mei)月损失可达 10 万元。

一、安装精度：从源头减少异常磨损

基(ji)(ji)础平整度直接影响设(she)备受(shou)力。圆锥破安装时，基(ji)(ji)础水平偏差需≤0.1mm/m，否则机架与动锥会产生偏心(xin)载(zai)荷(he)，加剧衬板(ban)单边(bian)磨损。某铜(tong)矿曾因基(ji)(ji)础倾斜 0.3mm/m，导致仅运行 3 个(ge)月的动锥衬板(ban)就(jiu)出现局部磨透，返工重做基(ji)(ji)础后，磨损均(jun)匀(yun)性显著改(gai)善。

紧(jin)(jin)固(gu)螺栓需 “防松 + 预紧(jin)(jin)” 双保障。采用(yong)高(gao)强度(du)螺栓（8.8 级以上），安装(zhuang)时用(yong)扭矩扳手(shou)按规(gui)定力矩紧(jin)(jin)固(gu)（一(yi)般 300-500N・m），并加装(zhuang)防松垫(dian)片(pian)。某生(sheng)产线(xian)因螺栓松动，机架(jia)与衬板间(jian)产生(sheng)缝隙，物(wu)料进入(ru)后形成 “研磨层”，30 天就磨坏了(le) 2 套衬板，加固(gu)后问题彻底解(jie)决。

空载试机(ji)不(bu)可省略。开机(ji)后需观察振(zhen)动烈度(du)（≤0.8mm/s）、轴(zhou)(zhou)承温度(du)（≤65℃），运(yun)行 30 分钟无异常再(zai)投料(liao)。某新(xin)设备未试机(ji)就生产(chan)，因齿轮(lun)啮合不(bu)良导致传动轴(zhou)(zhou)磨损，维修(xiu)花费 5 万(wan)元。

二、备件维护：延长耐磨件寿命的核心

润滑(hua)系统(tong)是 “磨损(sun)防(fang)火墙”。推荐使用(yong) N320 极(ji)压(ya)齿轮(lun)油(you)，粘度(du)指数≥90，每运(yun)行 500 小时(shi)(shi)(shi)更换一次(ci)，换油(you)时(shi)(shi)(shi)需彻底清(qing)洗油(you)箱(xiang)（残(can)留旧油(you)≤5%）。某矿山通(tong)过加(jia)装油(you)液(ye)净化装置(zhi)（过滤精(jing)度(du) 3μm），使轴(zhou)承寿命从 8000 小时(shi)(shi)(shi)延长至 12000 小时(shi)(shi)(shi)。轴(zhou)承温(wen)度(du)超(chao)过 65℃时(shi)(shi)(shi)必须停机，持续高温(wen)会导致润滑(hua)油(you)失效，形成干摩擦，某案例中(zhong)因此(ci)造成的轴(zhou)颈磨损(sun)修复费达 8 万元。

耐(nai)磨件选型(xing)要(yao) “因(yin)料制宜(yi)”。处(chu)理花岗岩等(deng)硬(ying)岩，选高铬(ge)铸铁(tie)衬(chen)板（Cr26 材(cai)质，硬(ying)度 HRC60-65），比(bi)普通(tong)高锰钢耐(nai)磨 30%；处(chu)理石(shi)灰石(shi)等(deng)中(zhong)软岩，用(yong) ZGMn13 高锰钢衬(chen)板更经(jing)济，韧性(xing)好不易崩裂。衬(chen)板安装(zhuang)时需(xu)留 2-3mm 间(jian)隙，避(bi)免热胀冷缩导致变形，某厂因(yin)间(jian)隙过小，衬(chen)板在高温(wen)下鼓包，提前报(bao)废。

及(ji)时更换(huan)(huan) “临界磨损” 件。当轧臼壁剩余(yu)厚度(du)为原厚度(du)的(de) 1/3，或动锥衬板出现深度(du)＞5mm 的(de)沟槽时，必须更换(huan)(huan)。某生产线坚持 “到限(xian)就(jiu)换(huan)(huan)”，虽增加了(le)备件成本(ben)，但避免(mian)了(le)衬板断裂导致的(de)整机损伤，综合成本(ben)反而(er)下降 20%。

三、进料控制：避免人为加剧磨损

严控进(jin)料(liao)(liao)粒度与均匀性。进(jin)料(liao)(liao)最大(da)粒径不得超过(guo)给料(liao)(liao)口尺寸的 85%（如 1200mm 给料(liao)(liao)口，最大(da)进(jin)料(liao)(liao)≤1020mm），超尺寸物料(liao)(liao)会(hui)卡住破碎腔，造成衬板 “啃边” 磨(mo)损。某 quarry 加装棒条筛(shai)后(hou)(hou)，超径料(liao)(liao)通过(guo)率从(cong) 15% 降至 3%，衬板寿命延长 25%。给料(liao)(liao)量(liang)需稳定（波动≤10%），时多时少会(hui)导致破碎腔 “忽空忽满(man)”，某生产线用(yong)变频给料(liao)(liao)机控制(zhi)流量(liang)后(hou)(hou)，磨(mo)损量(liang)减少 18%。

坚决(jue)杜绝(jue) “异物入侵”。破(po)碎(sui)腔混入铁(tie)块、钢钎等硬物，会瞬间冲击衬板和主轴，某(mou)案例中(zhong)一(yi)块 2kg 的铁(tie)块导致动锥衬板崩裂，维修(xiu)停机 3 天。建议在进料口(kou)安装永(yong)磁除铁(tie)器（吸力≥1200N）和金属探测器，配合自动卸料装置，可拦截(jie) 98% 以上(shang)的金属杂质。

控制物料含(han)水(shui)率与含(han)泥(ni)(ni)量(liang)。含(han)水(shui)率＞8% 时(shi)，物料易黏(nian)结在(zai)衬(chen)板(ban)表面形成 “泥(ni)(ni)饼”，导致摩(mo)擦(ca)加剧；含(han)泥(ni)(ni)量(liang)＞5% 时(shi)，需(xu)先经(jing)洗矿处理。某黏(nian)土(tu)矿通过预热(re)烘(hong)干（水(shui)分降至 5% 以下），衬(chen)板(ban)磨(mo)损(sun)速度降低 40%。

想了解更多圆锥破维护标(biao)准，可联系。圆锥破碎(sui)机的(de)磨损降(jiang)低是项 “精细活(huo)”，从安装找平(ping)到(dao)备件更换，从进料控(kong)制(zhi)到(dao)润滑管理，每个(ge)环(huan)节都做到(dao)位，才(cai)能(neng)让(rang)设备 “少磨损、多出力”，实(shi)现长期(qi)稳定(ding)运行。
