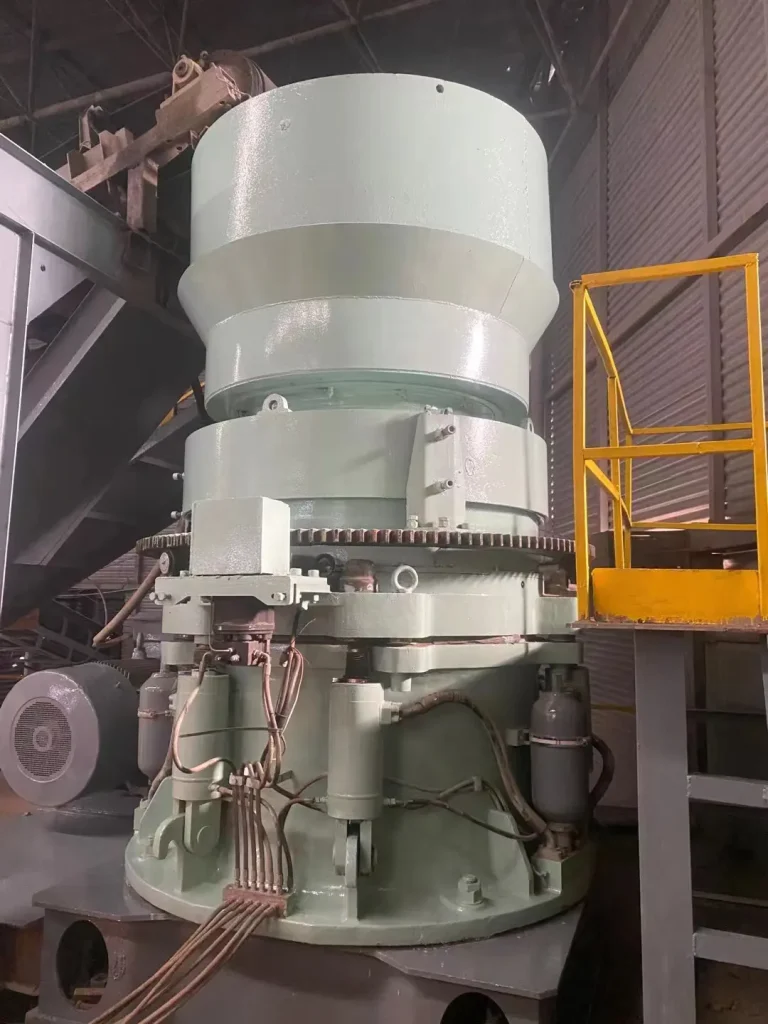

在圆锥破碎机的运维中，圆锥破偏心件磨损防治是减少停机的(de)(de)(de)关(guan)键。某铜矿的(de)(de)(de) 3 台圆(yuan)锥(zhui)(zhui)破曾因偏心(xin)件过度(du)磨损(sun)，每 6 个月就(jiu)需(xu)更(geng)换锥(zhui)(zhui)衬套(tao)，单台维修成(cheng)本超 5 万(wan)元，严(yan)重影响生(sheng)产进度(du)。偏心(xin)件作为(wei)传(chuan)递(di)破碎力的(de)(de)(de)核心(xin)部件，其磨损(sun)往往由(you)安装偏差、间隙不(bu)当(dang)等隐性问题引发。下面结合检修实例(li)，详解磨损(sun)原因与预(yu)防技(ji)巧。​

一、偏心件磨损的典型表现与成因​

1. 磨损痕迹的 “异常信号”​

某生产线的圆锥破检修时发现：锥衬套(tao)上(shang)口(kou)磨(mo)(mo)损(sun) 10mm，下(xia)口(kou)仅磨(mo)(mo)损(sun) 2mm，且上(shang)口(kou)靠偏(pian)心轴套(tao)薄边(bian)一侧磨(mo)(mo)损(sun)最严重(zhong)；偏(pian)心轴套(tao)厚边(bian)上(shang)部磨(mo)(mo)出深 3mm 的凹槽，下(xia)部却只有窄条接触痕迹(ji)。这种(zhong)上(shang)下(xia)不(bu)均、单边(bian)偏(pian)重(zhong)的磨(mo)(mo)损(sun)，显然偏(pian)离了正常(chang)(chang)工况(kuang) —— 正常(chang)(chang)情况(kuang)下(xia)，偏(pian)心轴套(tao)应均匀受力，磨(mo)(mo)损(sun)痕迹(ji)应呈对称分布。​

进一步检查发现(xian)，偏心(xin)轴(zhou)(zhou)套向平(ping)衡重方向倾斜(xie)(xie)了(le) 1.5°，导致主(zhu)轴(zhou)(zhou)与锥衬套的接触区域集(ji)中在上部(bu)薄(bo)边(bian)一侧(ce)。空载(zai)时，主(zhu)轴(zhou)(zhou)压在偏心(xin)轴(zhou)(zhou)套薄(bo)边(bian)；加(jia)载(zai)后，本应转移到厚边(bian)的力因(yin)倾斜(xie)(xie)无法完全传递，造成局部(bu)应力激增(zeng)，磨损(sun)速(su)度比正常情况快 3 倍。​

2. 安装偏差的 “连锁反应”​

• 止推盘不平：某维修人员更换止推盘时，未校准平面度，导致止推盘边缘比中心高 0.5mm。这种微小倾斜使偏心轴套在旋转时产生附加力矩，长期运行后引发整体偏斜。​

• 垫片褶皱：大伞齿轮下方的调整垫片因安装时受力不均，边缘出现褶皱，厚度偏差达 0.3mm。这直接导致齿轮啮合时产生偏载，带动偏心轴套歪斜。​

• 销孔错位：止推盘的定位圆销未完全插入销孔，迫使偏心轴套 “憋着劲” 运行，3 个月就出现明显偏磨。​

二、预防磨损的 “四步精准控制法”​

1. 间隙调整：把握 “上紧下松” 原则​

锥衬(chen)套的(de)底部间隙可适当(dang)加大(da)（建议 0.8-1.2mm），但上口间隙必(bi)须严格控制在 0.3-0.5mm。某金矿将(jiang)上口间隙从 0.6mm 调至 0.4mm 后，锥衬(chen)套的(de)上下磨(mo)损差(cha)从 8mm 降至 3mm。调整时(shi)用塞尺沿圆周(zhou)多点(dian)测量，确保(bao)各方向间隙偏差(cha)不超(chao)过(guo) 0.1mm，避(bi)免(mian)因单边过(guo)松导(dao)致受力(li)偏移(yi)。​

2. 止推盘安装：平面度 “零容忍”​

止推(tui)盘(pan)(pan)的(de)(de)表(biao)面粗(cu)糙度需达 Ra1.6，平面度误差控制在 0.05mm/m 以内。安装前(qian)用(yong)水(shui)平仪(yi)检查，某铜矿用(yong)精密水(shui)平仪(yi)发现止推(tui)盘(pan)(pan)有(you) 0.08mm 的(de)(de)凸起，打(da)磨平整后，偏心轴套的(de)(de)倾斜量减少至 0.3°。同(tong)时，止推(tui)盘(pan)(pan)下部的(de)(de)垫片(pian)需选厚度均匀的(de)(de)整张钢板，严禁用(yong)碎片(pian)拼接，避免受力不(bu)均。​

3. 齿轮啮合：确保 “无偏载” 接触​

调整(zheng)(zheng)大(da)(da)(da)伞齿(chi)轮(lun)间隙(xi)时(shi)(shi)，用压铅法(fa)测量(liang)齿(chi)侧(ce)间隙(xi)，确保两端(duan)差值不(bu)(bu)超过 0.1mm。某设备的齿(chi)轮(lun)大(da)(da)(da)头(tou)间隙(xi) 1.2mm，小头(tou) 0.8mm，运行时(shi)(shi)大(da)(da)(da)头(tou)磨(mo)损明显加快，调整(zheng)(zheng)至均匀 1.0mm 后，磨(mo)损趋于(yu)(yu)对称。此外，齿(chi)轮(lun)接触印痕应位(wei)于(yu)(yu)齿(chi)宽中部(bu)，长度(du)不(bu)(bu)小于(yu)(yu) 70%，避免偏向(xiang)一(yi)端(duan)。​

4. 定位校准：销孔配合 “严丝合缝”​

安(an)装止推盘(pan)时，确保定位圆销(xiao)能轻松插入(ru)销(xiao)孔（配(pei)合(he)间隙 0.02-0.05mm），若有卡滞需修磨(mo)销(xiao)孔，不可强(qiang)(qiang)行(xing)敲击。某生(sheng)产线因销(xiao)孔错(cuo)位强(qiang)(qiang)行(xing)安(an)装，导致偏(pian)心轴套偏(pian)斜加剧(ju)，修复销(xiao)孔后，偏(pian)心件(jian)寿命延长至(zhi) 10 个(ge)月。​

三、日常巡检的 “三个关键部位”​

1. 油液监测：每周检查润滑油中铁屑含量，当铁屑浓度超过 50ppm 时，可能存在异常磨损，需停机检查。某矿通过油液分析提前发现偏心轴套磨损，避免了轴颈划伤。​

2. 温度监测：偏心轴套轴承温度应稳定在 50-60℃，若某点温度突然升高 5℃以上，可能是局部卡阻，需立即停机。​

3. 振动检测：用振动仪测量机体水平振动，正常应≤0.5mm/s，若出现周期性振动峰值，可能是偏心件失衡，需校准。​

想了解更多圆锥破检修标准，可关注。圆锥破偏心件磨损防治的(de)(de)核心(xin)在(zai)于 “精准安装(zhuang) + 细致调整”，通过控制每一个毫米级(ji)的(de)(de)偏(pian)差(cha)，才能让偏(pian)心(xin)件在(zai)均(jun)匀受力状态下运行(xing)，最大限度延长使用寿(shou)命，降低维修成本(ben)。​
